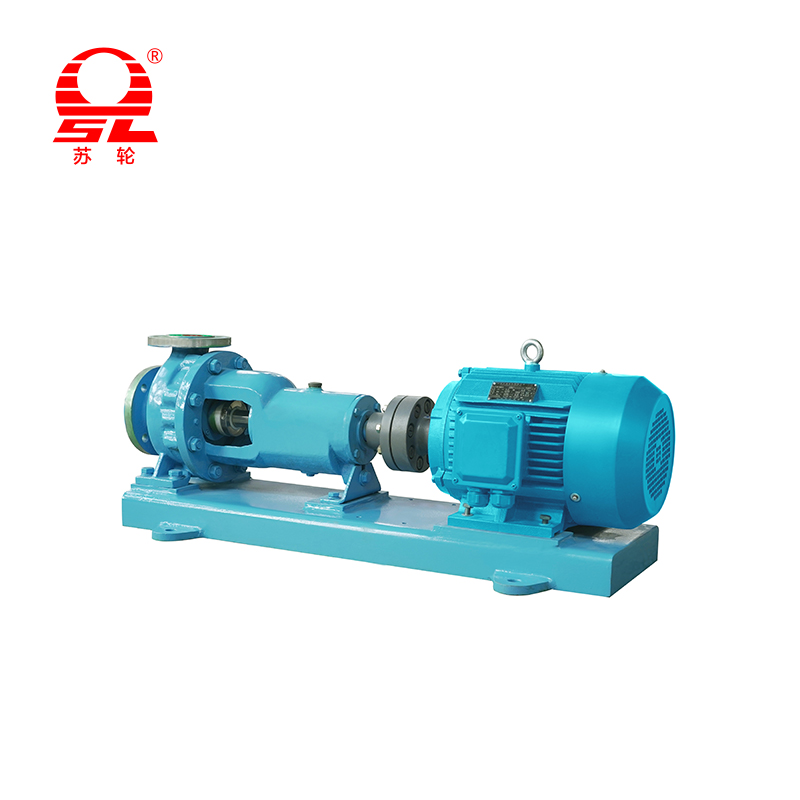

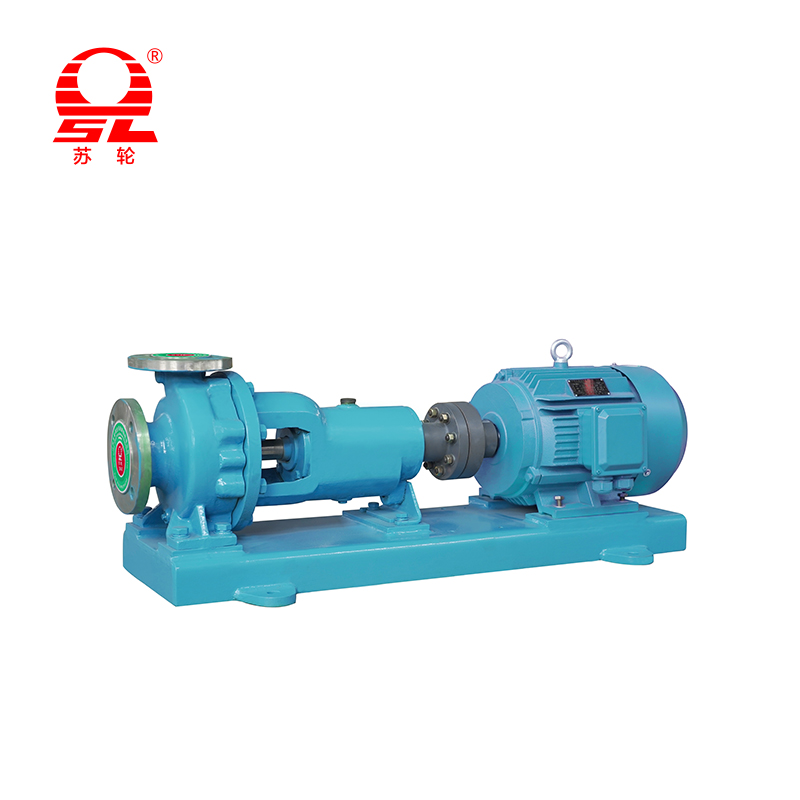

Serie IH Pompa centrifuga chimica orizzontale

Quali sono le caratteristiche di design del corpo della pompa e la girante della serie chimica orizzontale della serie IH?

Il concetto di progettazione della serie chimica orizzontale della serie IH riflette pienamente il progresso tecnologico e le esigenze di applicazione delle moderne pompe chimiche. Il corpo della pompa adotta una struttura dell'albero orizzontale. Questo progetto non solo ottimizza il processo di installazione e manutenzione dell'apparecchiatura, ma riduce anche significativamente le vibrazioni durante il funzionamento, garantendo la stabilità della pompa in varie condizioni di lavoro. Il materiale del corpo della pompa è realizzato in ghisa ad alta resistenza o acciaio inossidabile, che ha un'eccellente resistenza alla corrosione e resistenza all'usura e può funzionare continuamente ed efficiente in ambienti chimici duri. Jiangsu Double Wheel Pump Machinery Manufacturing Co., Ltd. Segue rigorosamente gli standard internazionali per la selezione dei materiali per garantire che ciascuna pompa possa resistere ad alta temperatura, alta pressione ed erosione da parte di vari mezzi chimici, estendendo in modo efficace la durata dell'attrezzatura.
Sulla base della fluidodinamica, la struttura del corpo della pompa del Serie IH Pompa centrifuga chimica orizzontale è progettato con precisione e il canale di flusso adotta un design semplificato, che riduce significativamente la perdita turbolenta del fluido nella pompa e migliora l'efficienza complessiva della pompa. Il canale di flusso interno è stato analizzato mediante fluidodinamica computazionale (CFD) per garantire un flusso di fluido più fluido, ridurre la perdita di energia e migliorare ulteriormente le prestazioni della pompa.
Come componente principale della pompa centrifuga, il design della girante svolge un ruolo decisivo nelle prestazioni e nell'efficienza della pompa. La girante della pompa centrifuga chimica della serie IH adotta la tecnologia di modellazione 3D avanzata e ha subito più round di test e ottimizzazione idraulici per garantire che possa fornire il miglior flusso e la testa in varie condizioni di lavoro. Il design della girante di solito include due forme: chiuso e semi-aperta, che migliora efficacemente l'efficienza di erogazione del fluido e riduce la perdita di flusso. Inoltre, la selezione dei materiali della girante tiene anche conto della resistenza alla corrosione e della resistenza all'usura per garantire che la girante mantenga sempre un'eccellente condizione di lavoro quando si maneggia una varietà di media chimici.
In termini di progettazione geometrica, la girante della pompa centrifuga chimica orizzontale della serie IH fa appieno pieno i principi della fluidodinamica e configura ragionevolmente il numero e l'angolo delle pale, in modo che il fluido possa essere accelerato rapidamente dopo essere entrato nell'impegno, migliorando significativamente la testa e il flusso della pompa. Jiangsu Double Wheel Pump Machinery Manufacturing Co., Ltd. continua a effettuare innovazione tecnologica in questo campo di progettazione, sforzandosi di ottenere un miglioramento continuo per le prestazioni in ogni generazione di prodotti, quindi la pompa centrifuga chimica della serie IH è stata ampiamente riconosciuta e praticata sul mercato.
Inoltre, la cooperazione tra il corpo della pompa e la girante della pompa centrifuga chimica della serie IH adotta la tecnologia di lavorazione di precisione per garantire l'accuratezza dell'assemblaggio e le prestazioni di tenuta. La progettazione di cooperazione tra il corpo della pompa e la girante riduce efficacemente la perdita di attrito durante il funzionamento e migliora l'efficienza complessiva della pompa. Allo stesso tempo, l'applicazione di dispositivi di tenuta meccanica riduce ulteriormente il rischio di perdite che possono verificarsi nel funzionamento delle pompe tradizionali e migliora la sicurezza e l'affidabilità dell'attrezzatura. Jiangsu Double Wheel Pump Machinery Manufacturing Co., Ltd. Gli sforzi di questa innovazione tecnologica non solo estendono la durata del prodotto, ma riducono anche il potenziale impatto sull'ambiente, che soddisfa i rigorosi requisiti dell'industria moderna per la protezione ambientale.

Quali sono i requisiti di installazione della pompa centrifuga chimica orizzontale della serie IH?

Prima di installare la pompa centrifuga chimica della serie IH, è fondamentale garantire la fermezza e il livellamento della fondazione. Jiangsu Double Wheel Pump Machinery Manufacturing Co., Ltd. raccomanda agli utenti di impostare una base in cemento al di sotto della posizione di installazione della pompa. L'altezza di progettazione della fondazione dovrebbe soddisfare i requisiti di installazione specifici della pompa per garantire che l'ingresso dell'acqua della pompa sia superiore al livello del liquido, evitando così efficacemente il verificarsi della cavitazione. Allo stesso tempo, la planarità della fondazione dovrebbe essere controllata entro 1/1000 per impedire la concentrazione di stress causata dall'impresa, influenzando così la stabilità operativa della pompa.
La posizione di installazione del Serie IH Pompa centrifuga chimica dovrebbe essere selezionato in un'area ben ventilata, secca e facile da mantenere. Una posizione di installazione ragionevole non può solo garantire la connessione regolare tra la pompa e la pipeline, ma fornire anche comodità per la successiva manutenzione e ispezione. Jiangsu Double Wheel Pump Machinery Manufacturing Co., Ltd. raccomanda che l'altezza di installazione della pompa sia ridotta il più possibile per ridurre l'altezza di aspirazione, ridurre l'onere sulla pompa e quindi migliorare l'efficienza di lavoro della pompa.
Durante il processo di installazione, la correzione orizzontale del corpo della pompa è molto importante. Utilizzare un livello per controllare il corpo della pompa per assicurarsi che sia in uno stato orizzontale e il livello dovrebbe essere controllato entro 1 mm/1000 mm. Questa misura aiuta a ridurre le vibrazioni durante il funzionamento e ridurre la probabilità di guasto. Il team tecnico di Jiangsu Double Wheel Pump Machinery Manufacturing Co., Ltd. ha sottolineato che una buona correzione orizzontale non solo può migliorare la stabilità operativa della pompa, ma anche estendere significativamente la durata di servizio della pompa.
Anche il fissaggio e la connessione del corpo della pompa non dovrebbero essere ignorati. Il corpo della pompa deve essere saldamente fissato alla fondazione con bulloni ad alta resistenza per prevenire lo spostamento durante il funzionamento. Jiangsu Double Wheel Pump Machinery Manufacturing Co., Ltd. raccomanda di applicare inibitore della ruggine sui bulloni per prevenire l'allentamento a causa della corrosione. Inoltre, la connessione dei tubi di ingresso e uscita deve essere flangiata per garantire la tenuta della connessione ed evitare la perdita di acqua.
Quando si progetta il tubo di ingresso dell'acqua, il layout del tubo dovrebbe essere semplificato il più possibile e le curve affilate e troppe valvole dovrebbero essere evitate per ridurre la resistenza del fluido. Il diametro del tubo di ingresso dell'acqua dovrebbe corrispondere al diametro dell'ingresso dell'acqua della pompa per garantire la stabilità del flusso. Jiangsu Double Wheel Pump Machinery Manufacturing Co., Ltd. raccomanda agli utenti di impostare un filtro nel tubo di ingresso dell'acqua per impedire alle impurità di entrare nel corpo della pompa ed evitare l'usura o il blocco della girante, garantendo così il normale funzionamento della pompa.
Quando si installa la pompa centrifuga chimica della serie IH, è fondamentale garantire che l'aria nel corpo della pompa possa essere scaricata nel tempo. Si consiglia di impostare una valvola di scarico nel punto più alto della pompa per scaricare l'aria nella pompa prima di iniziare a evitare la cavitazione. Allo stesso tempo, il tubo di drenaggio della pompa deve essere impostato nel punto più basso del corpo della pompa per una facile manutenzione e pulizia per garantire il funzionamento a lungo termine ed efficiente della pompa.
La connessione tra il motore e il corpo della pompa deve anche garantire una buona coassialità. Jiangsu Double Wheel Pump Macchinery Manufacturing Co., Ltd. raccomanda di utilizzare strumenti di allineamento di precisione per garantire che la coassialità dell'albero del motore e dell'albero della pompa sia controllato entro 0,05 mm per ridurre le vibrazioni e il rumore durante il funzionamento. Il motore dovrebbe essere installato saldamente e la connessione di alimentazione del motore dovrebbe soddisfare gli standard di sicurezza pertinenti per garantire il funzionamento sicuro e affidabile dell'apparecchiatura.
Dopo aver completato tutte le fasi di installazione, l'utente dovrebbe condurre un'ispezione completa per garantire che non vi siano perdite d'acqua a tutte le connessioni, la connessione di alimentazione del motore è normale e i parametri del corpo della pompa soddisfano i requisiti di progettazione.
