Pompe orizzontali vs. verticali: comprensione delle differenze chiave

Pompe orizzontali e verticali sono due dei tipi più comuni di pompe utilizzate in vari settori, dal trattamento delle acque e nell'agricoltura alla produzione. Entrambi svolgono la funzione primaria dei fluidi in movimento, ma i loro distinti progetti, orientamenti e caratteristiche operative portano a differenze significative nelle loro applicazioni e prestazioni.

Lo scopo di questo articolo è di esplorare queste distinzioni chiave, pernendo un chiaro confronto del loro Progettazione, vantaggi, svantaggi e casi d'uso tipici . Comprendendo queste differenze, i lettori saranno meglio attrezzati per scegliere la pompa più adatta per le loro esigenze specifiche, garantendo un'efficienza ottimale, affidabilità e efficacia in termini di costoi.

Cos'è una pompa orizzontale?

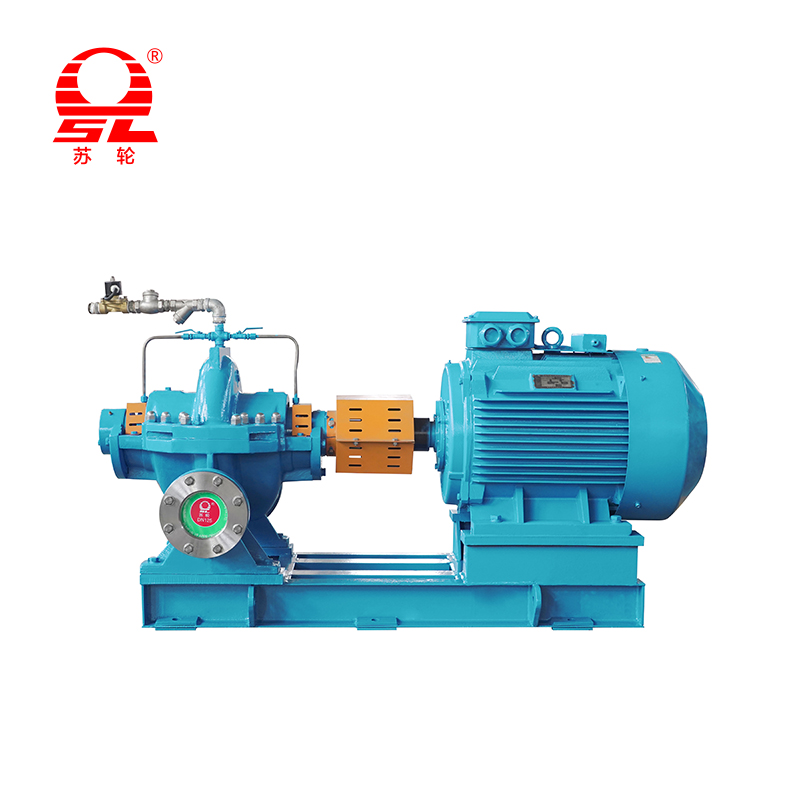

UN pompa orizzontale è un tipo di pompa in cui il L'albero della pompa è orientato in orizzontale . Questo design è probabilmente la configurazione della pompa più comune e riconoscibile. Il fluido entra nella pompa al centro della girante e viene scaricato ad angolo retto rispetto alla linea di aspirazione.

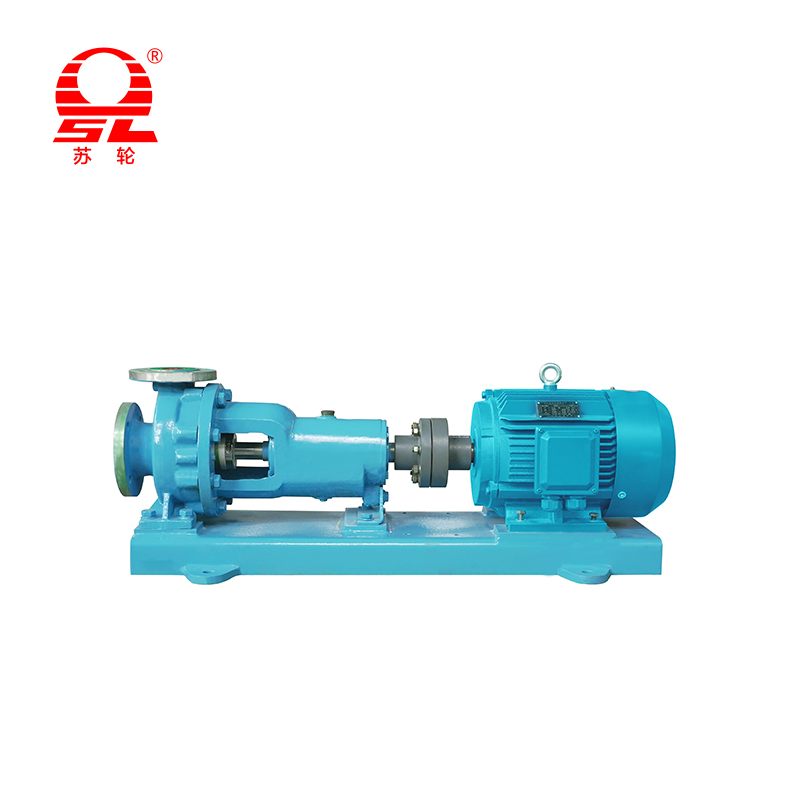

Un esempio comune è il pompa centrifuga orizzontale , che utilizza una girante rotante per aumentare la velocità e la pressione del fluido. Sono altamente versatili e ampiamente utilizzati in applicazioni come Sistemi di approvvigionamento idrico, irrigazione, trasferimento di fluidi industriali e lavorazione chimica . Il loro design semplice consente un facile accesso ai componenti, che semplifica la manutenzione e la riparazione.

Cos'è una pompa verticale?

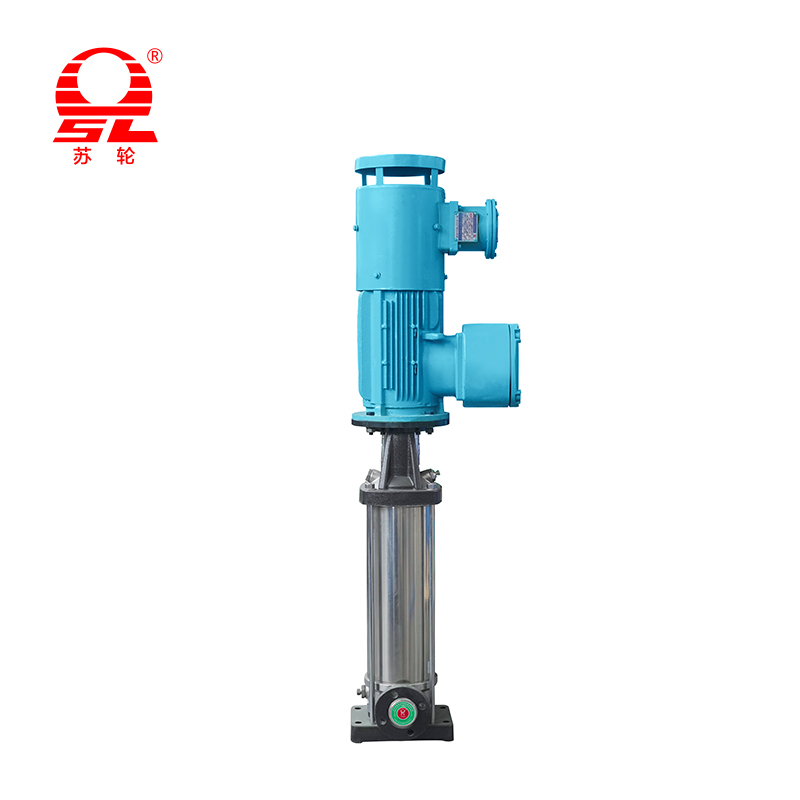

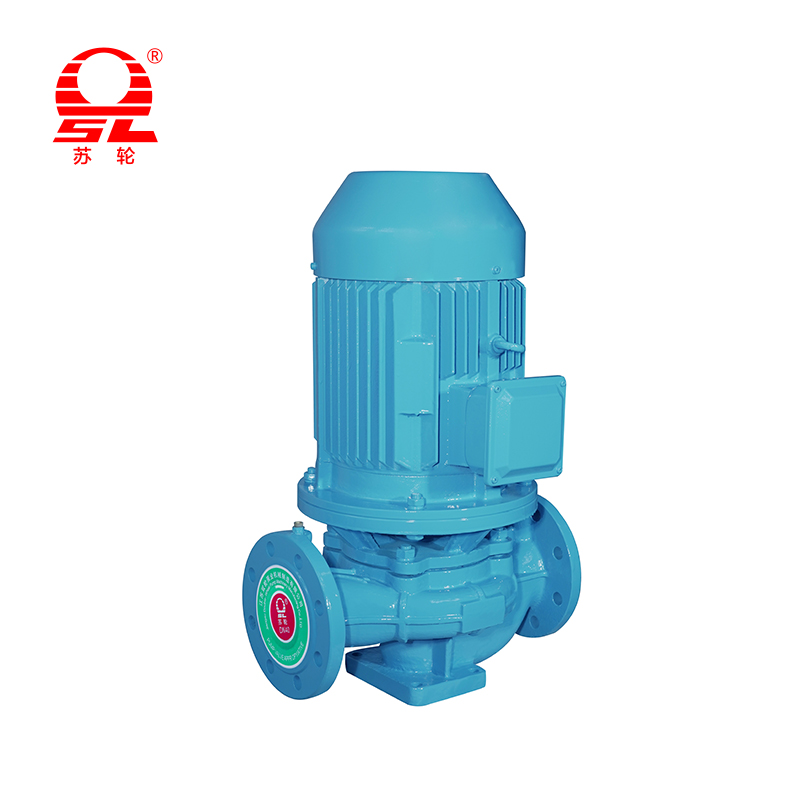

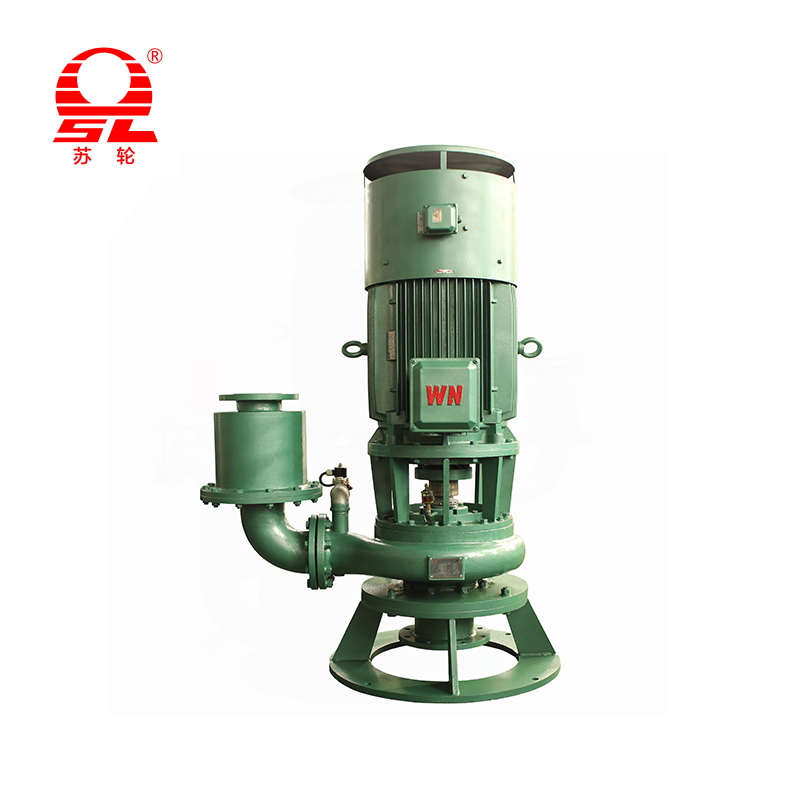

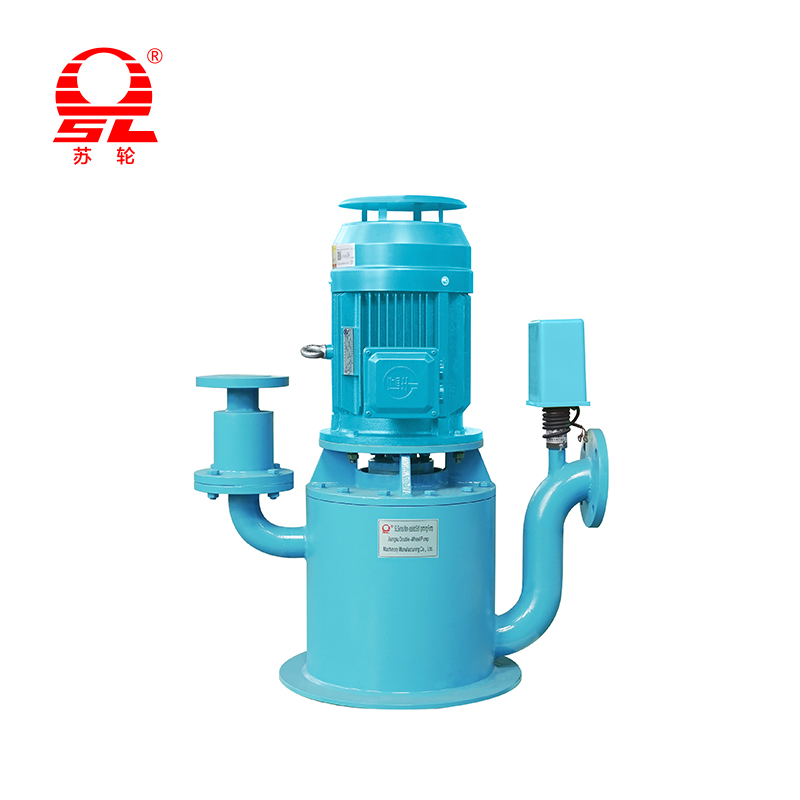

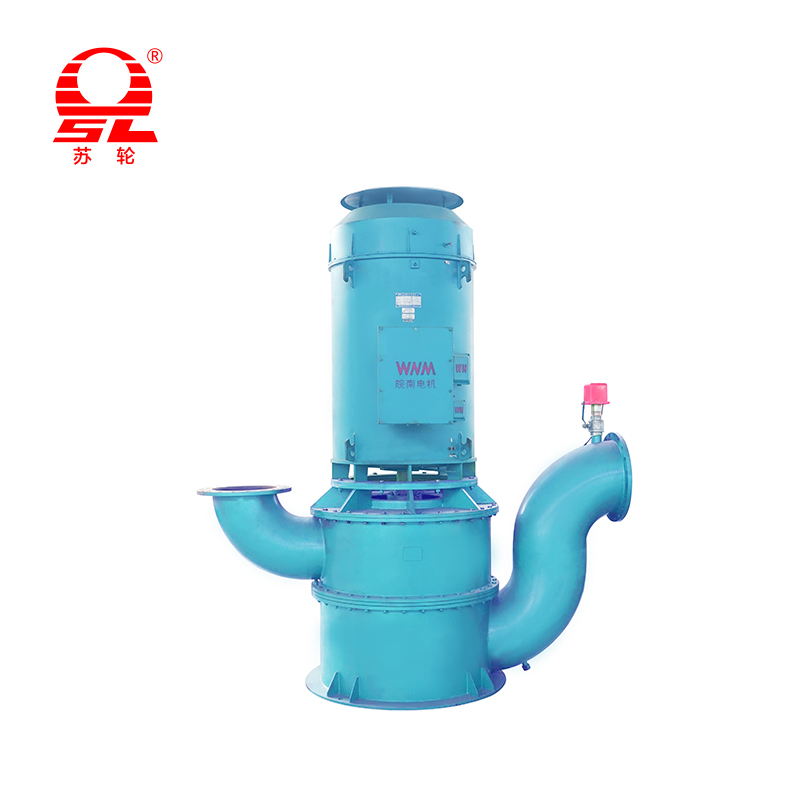

UN pompa verticale è una pompa in cui il L'albero della pompa è orientato verticalmente . Questo orientamento consente di installare la pompa in un'impronta più piccola, rendendola ideale per spazi ristretti. La pompa può essere parzialmente o completamente sommersa nel fluido.

Un primo esempio è il pompa della turbina verticale , che viene spesso usato in pozzi profondi o pozzetti. Un altro tipo è il pompa sommergibile , che è completamente immerso nel fluido. Le pompe verticali sono comunemente utilizzate per le applicazioni in cui la sorgente fluida è al di sotto del livello del suolo, come Sistemi di pompaggio di pozzi profondi, trattamento delle acque reflue e protezione antincendio . Il loro design aiuta a risolvere i problemi relativi a liquidi ad alta temperatura o spazio disponibile limitato.

Differenze chiave tra pompe orizzontali e verticali

Progettazione e configurazione: La differenza più evidente è il loro orientamento. Pompe orizzontali avere un Albero orizzontale e sono in genere installati su una piastra di base. Questo li rende facili da accedere ma richiede uno spazio più grande. Al contrario, pompe verticali avere un albero verticale , con il motore montato sopra la pompa. Questo design consente loro di essere immersi o installati in una pozza o in una fossa, riducendo in modo significativo la loro impronta.

Requisiti di spazio: Pompe verticali sono il chiaro vincitore per il salvataggio di spazio. Poiché il loro motore è impilato sopra la pompa, hanno un molto più piccolo orma Rispetto alle pompe orizzontali. Ciò rende le pompe verticali ideali per le installazioni in cui lo spazio del pavimento è limitato, ad esempio in piccole piante o case di pompe. Pompe orizzontali richiedono di più spazio per pavimenti Sia per la pompa che per il motore, poiché sono fianco a fianco.

Npsh (testa di aspirazione netta positiva): NPSH è la pressione nella porta di aspirazione di una pompa necessaria per evitare la cavitazione. Pompe verticali sono spesso progettati per essere immersi nel fluido, che fornisce una testa di aspirazione positiva e eccellente Performance NPSH . Ciò li rende adatti per applicazioni a livello di fluido basso o per quelli che gestiscono liquidi ad alta temperatura vicino al loro punto di ebollizione. Pompe orizzontali può essere più suscettibile a Problemi NPSH , poiché spesso devono essere posizionati al di sotto della fonte del fluido per garantire un'adeguata pressione di aspirazione, che non è sempre fattibile.

Installazione e manutenzione: Installazione for pompe orizzontali è generalmente più semplice e meno complesso. Sono più facili da livellare e allineare. I loro componenti sono facilmente accessibili, creando manutenzione e riparazione semplice. Per pompe verticali , l'installazione può essere più complessa, in particolare per i tipi di pozzi profondi o sommersi, spesso richiedono attrezzature di sollevamento specializzate. Manutenzione è anche più impegnativo, poiché l'accesso alla girante e altri componenti sommersi può essere difficile e richiedere molto tempo.

Applicazioni: Pompe orizzontali sono incredibilmente versatili e sono la scelta di riferimento per una vasta gamma di applicazioni, anche Approvvigionamento idrico, irrigazione e trasferimento di fluidi industriali dove è necessario un flusso costante. Pompe verticali eccellono in applicazioni specifiche, in particolare quelle che coinvolgono Condizioni a basso contenuto di NPSH, pompaggio di pozzi profondi, trattamento delle acque reflue e altri scenari in cui la sorgente fluida è al di sotto della posizione della pompa. Sono anche ampiamente usati in sistemi di protezione antincendio poiché sono affidabili e non richiedono un sistema di innesco esterno.

Efficienza e costo: IL efficienza Di entrambi i tipi di pompa possono essere molto elevati, ma dipende più dalla progettazione e dall'applicazione specifiche. Tuttavia, pompe orizzontali Generalmente hanno un leggero vantaggio in termini di efficienza per il trasferimento di fluidi standard, principalmente a causa della progettazione più semplice. Pompe verticali può avere una minore efficienza in alcuni casi a causa dell'albero più lungo e dell'attrito del cuscinetto. In termini di cost , IL Prezzo di acquisto iniziale di a pompa orizzontale è spesso inferiore. Tuttavia, quando si considera il complesso Costo operativo , Le pompe verticali possono essere più economiche a lungo termine per specifiche applicazioni a basso contenuto di NPSH evitando la necessità di costose modifiche sul lato di aspirazione.

Tabella di confronto dei parametri

Vantaggi e svantaggi

Pompe orizzontali

Vantaggi

• Facile manutenzione: I componenti primari sono facilmente accessibili, semplificando la manutenzione di routine, le ispezioni e le riparazioni. Ciò riduce i tempi di inattività e i costi del lavoro.

• Alta efficienza: Per le applicazioni di trasferimento di fluidi standard, le pompe orizzontali sono spesso più efficienti a causa di un percorso di flusso più semplice e più diretto.

• Versatilità: Sono altamente versatili e ampiamente disponibili in varie dimensioni e configurazioni, rendendoli adatti a una vasta gamma di applicazioni.

• Costo iniziale inferiore: In molti casi, il costo iniziale di acquisto e installazione per una pompa orizzontale è inferiore rispetto a una pompa verticale di capacità simile.

Svantaggi

• Impronta più grande: Richiedono più spazio sul pavimento, che può essere un vincolo significativo nelle strutture con spazio limitato.

• Problemi NPSH: Sono più inclini a problemi di aspirazione netti positivi, che richiedono un'attenta installazione e talvolta un posizionamento inferiore rispetto alla fonte del fluido per prevenire la cavitazione.

• Non sommergibile: Le pompe orizzontali non sono progettate per essere immerse nel fluido, limitando il loro uso in determinate applicazioni come pozzi profondi o pozzetti.

Pompe verticali

Vantaggi

• Impronta più piccola: Il loro design verticale e accatastato richiede uno spazio significativamente inferiore, rendendoli ideali per le installazioni in spazi ristretti.

• Migliore prestazioni NPSH: Essendo immersi nel fluido, hanno intrinsecamente migliori prestazioni NPSH, che impediscono la cavitazione ed è cruciale per la gestione di liquidi ad alta temperatura o volatile.

• Efficiente per applicazioni specifiche: Sono estremamente efficienti per applicazioni come il pompaggio di pozzi profondi e il drenaggio della pozzetto, in cui la sorgente del fluido è sotto la pompa.

• Nessun innesco richiesto: Quando sono immersi, sono autoportanti, eliminando la necessità di sistemi di innesco esterni.

Svantaggi

• Manutenzione complessa: L'accesso ai componenti sommersi può essere difficile e richiedere molto tempo, che richiede attrezzature di sollevamento specializzate e aumenta i costi di manutenzione e i tempi di inattività.

• Costo iniziale più elevato: Il costo iniziale può essere più elevato a causa dei loro requisiti di progettazione e installazione specializzati.

• Potenziale per una minore efficienza: Sebbene altamente efficiente nelle loro applicazioni specifiche, l'efficienza di una pompa verticale può talvolta essere inferiore a quella di una pompa orizzontale in scenari di trasferimento standard a causa dell'albero più lungo e dell'aumento dell'attrito del cuscinetto.

Scegliere la pompa giusta

Fattori da considerare

• Requisiti della portata e della testa: Determinare il volume richiesto del fluido (portata) e l'altezza a cui deve essere sollevato (testa). Questi sono fondamentali per dimensionare qualsiasi pompa.

• Spazio disponibile: Valuta lo spazio fisico disponibile per la pompa e il suo motore. Se lo spazio del pavimento è limitato, una pompa verticale può essere l'unica opzione praticabile.

• Caratteristiche fluide: Considera il tipo di fluido da pompare (ad es. Acqua pulita, acque reflue, prodotti chimici, liquidi ad alta temperatura). Ciò influenzerà la selezione dei materiali e il tipo di pompa.

• Budget: Valutare i costi iniziali di acquisto, i costi di installazione e le spese operative e di manutenzione a lungo termine.

Quando scegliere una pompa orizzontale Scegli una pompa orizzontale quando:

• Lo spazio del pavimento non è un fattore limitante.

• La sorgente fluida è alla posizione della pompa.

• La facilità di manutenzione e riparazione è una priorità assoluta.

• L'applicazione richiede una soluzione di trasferimento fluido versatile.

Quando scegliere una pompa verticale Scegli una pompa verticale quando:

• Lo spazio del pavimento è limitato.

• La sorgente fluida è al di sotto della pompa (ad esempio, pozzo profondo, pozzetto).

• NPSH è una preoccupazione fondamentale, come con i fluidi ad alta temperatura.

• La pompa deve essere immersa per l'applicazione (ad es. Drenaggio, acque reflue).

Suggerimenti di manutenzione per entrambi i tipi di pompe

Linee guida per la manutenzione generale

Indipendentemente dal tipo di pompa, una manutenzione coerente è cruciale per la longevità ed efficienza. UN Programma di manutenzione preventiva Dovrebbe essere sempre stabilito, compresi controlli giornalieri, settimanali e mensili. Le attività chiave includono:

• Ispezione visiva: Controllare regolarmente perdite, rumori insoliti e vibrazioni eccessive. Questi sono spesso i primi segni di un problema.

• Lubrificazione: Assicurarsi che tutti i cuscinetti e le parti mobili siano adeguatamente lubrificate secondo le raccomandazioni del produttore. L'eccesso di lubrificazione può essere dannoso quanto sotto-lubrificante.

• Monitoraggio delle prestazioni: Conservare un registro di metriche chiave come portata, pressione e temperatura . Un cambiamento in queste letture può indicare un problema sottostante.

• Controllare le foche e le guarnizioni: Ispezionare le guarnizioni e le guarnizioni per eventuali segni di usura o perdite e sostituirli prontamente per prevenire la perdita di fluidi e danni al sistema.

• Pulizia: Mantieni pulita la pompa e la sua area circostante per prevenire l'accumulo di sporco e detriti che possono entrare nella pompa e causare zoccoli o danni.

Suggerimenti specifici per le pompe orizzontali

Il design delle pompe orizzontali le rende relativamente semplici da mantenere.

• Allineamento: Controllare e correggere regolarmente l'allineamento della pompa e del motore. Il disallineamento è una causa comune di vibrazione, usura prematura del cuscinetto e guasto.

• Fondazione e piastra da base: Assicurarsi che la piastra di base e le basi della pompa siano sicure e livelli. Il movimento o una base sciolta possono portare a disallineamento e vibrazioni.

• NPSH: Presta molta attenzione al lato di aspirazione della pompa. UN filtro intasato o a valvola parzialmente chiusa può limitare il flusso e causare cavitazione, portando a rumore e danni alla girante.

Suggerimenti specifici per le pompe verticali

Il mantenimento delle pompe verticali presenta sfide uniche a causa del loro orientamento e posizione.

• Perpendicolarità dell'albero: Verificare che l'albero sia perfettamente perpendicolare. Qualsiasi runout o disallineamento può causare vibrazioni e danni eccessivi ai cuscinetti.

• Cuscinetto lubrificazione: Presta molta attenzione al sistema di lubrificazione, in particolare per le pompe verticali lubrificate dall'olio. Il motore deve essere perfettamente verticale per garantire che l'olio lubrifica correttamente i cuscinetti.

• Componenti sommersi: Per le pompe sommergibili o di pozzo profondo, la manutenzione è più complessa poiché la pompa deve essere estratta dalla fonte del fluido. Ciò richiede spesso attrezzature e competenze specializzate.

• Fondazione e stuccatura: Assicurarsi che le basi e la stuccatura della pompa siano solide e sicure. Una base ferma è fondamentale per ridurre al minimo le vibrazioni e prevenire danni strutturali alla pompa.
